exercícios

1. Assinale a alternativa que NÃO apresenta um material restaurador:
(A) Amálgama.
 (B) Resina composta.
 (C) Porcelana.
 (D) Ionômero de vidro.
 (E) Godiva.

2. Dos materiais utilizados para restaurações dentárias, o que apresenta ação anticariogênica (devido à liberação de flúor) é:
(A) Ionômero de vidro.
(B) Amálgama.
(C) Resina composta.
(D) Restaurador provisório tipo IRM.
(E) Porcelana.

3.A maioria das resinas compostas para restauração utiliza monômeros.Destes, o Bis-GMA e o UDMA são os mais usados.(Alto peso molecular, o que torna estes monômeros muito viscosos à temperatura ambiente.
Com relação aos monômeros qual a função do TEGDMA(menor peso molecular)?
É um monômero diluente, necessário para diminuir a viscosidade dos monômeros.

4.Quais os componentes principais das resinas compostas?

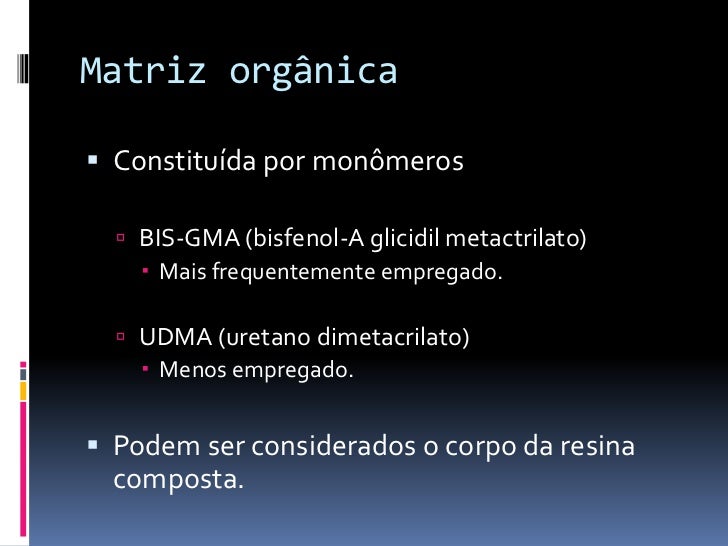

Matriz orgânica . Geralmente um dimetacrilato como o Bis-GMA ou UDMA.

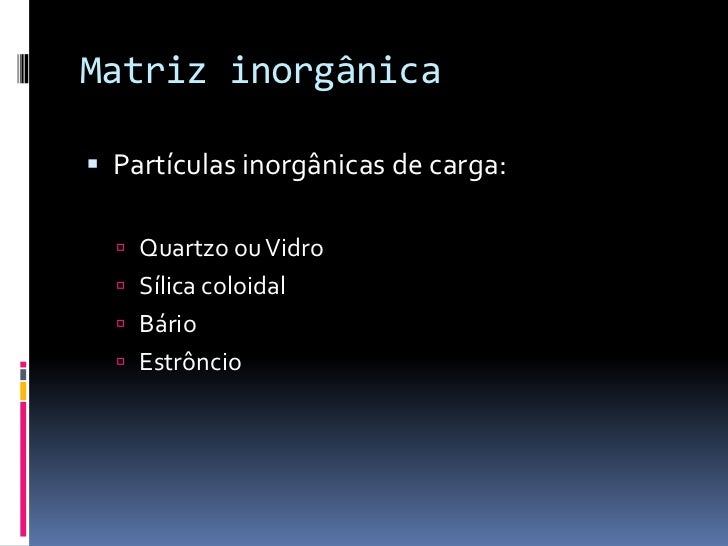

Carga inorgânica.(Partículas de vidro, quartzo e/ou sílica)
Agente de união. Um dos agentes de união mais utilizados é o silano.

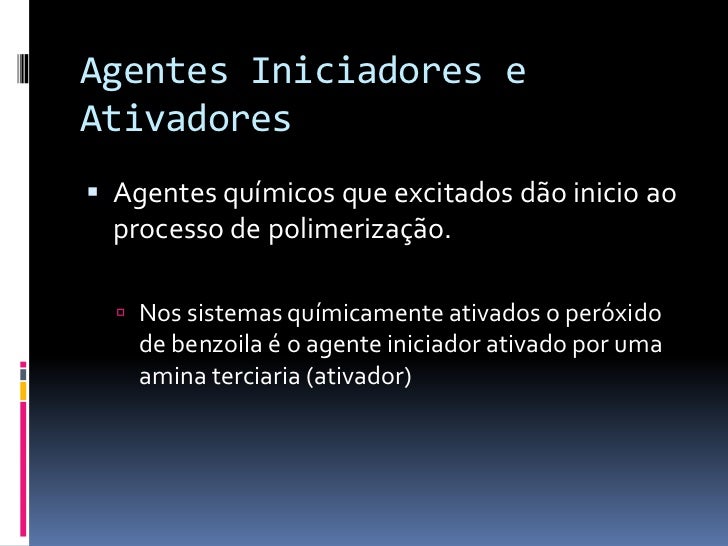

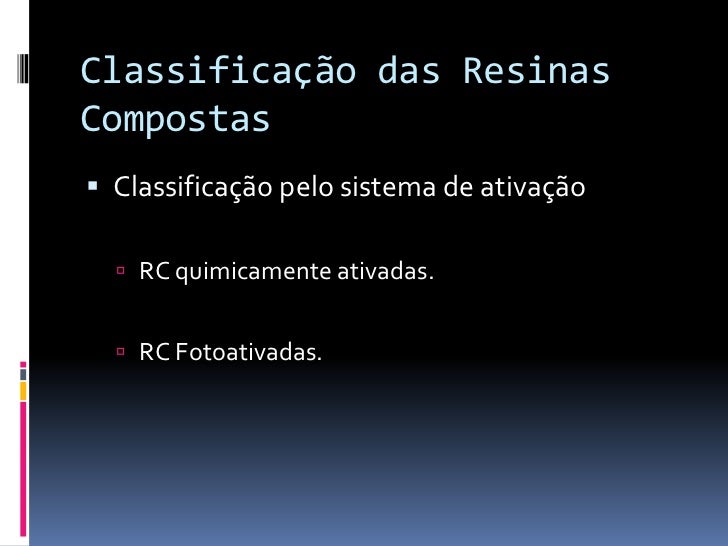

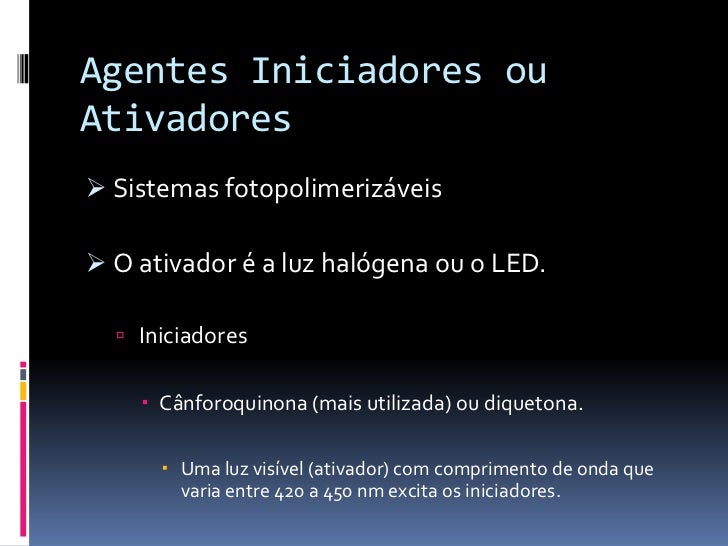

Agente de união sistema acelerador-iniciador. (Reação só se inicia quando o iniciador é estimulado por luz de um comprimento de onda especifico, o fotoiniciador mais usado é a canforquinona)

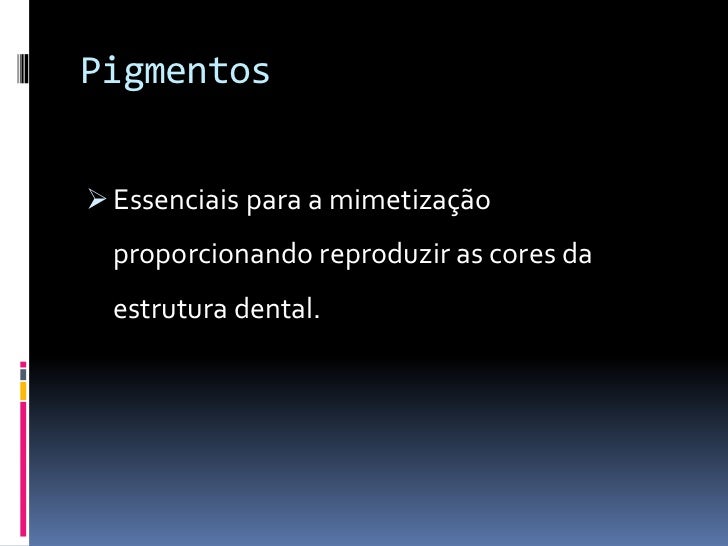

Minhas anotações sobre;

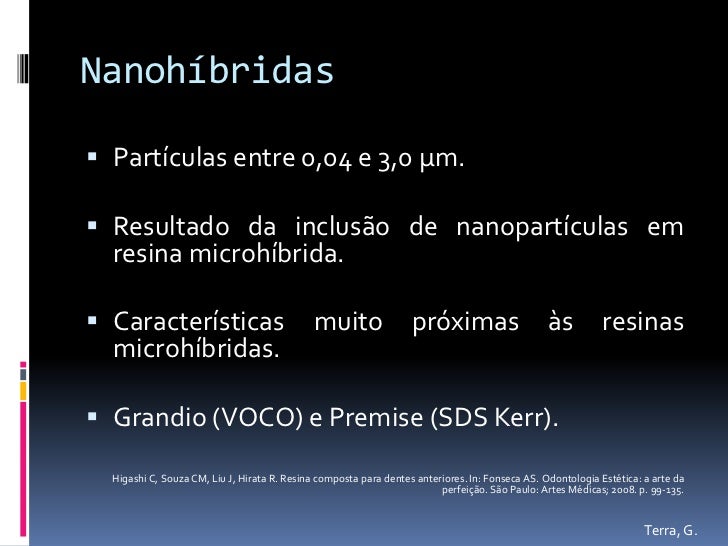

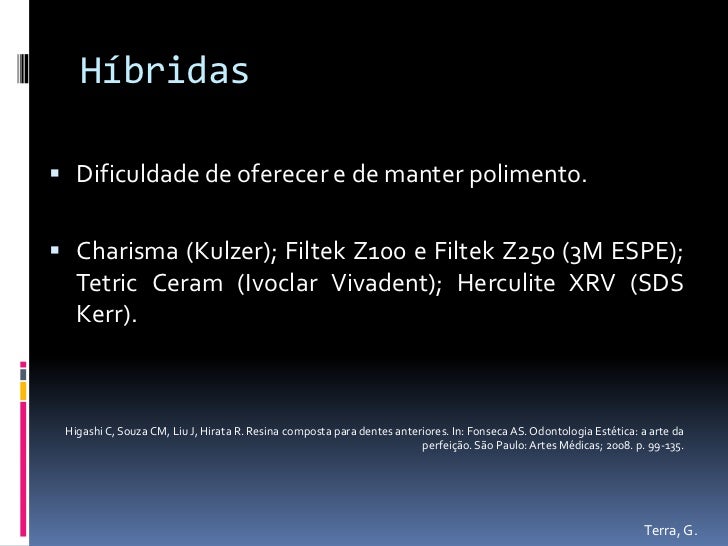

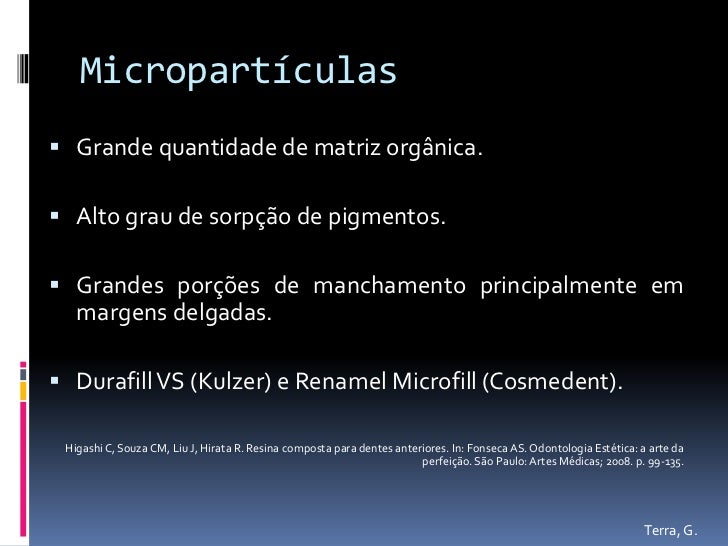

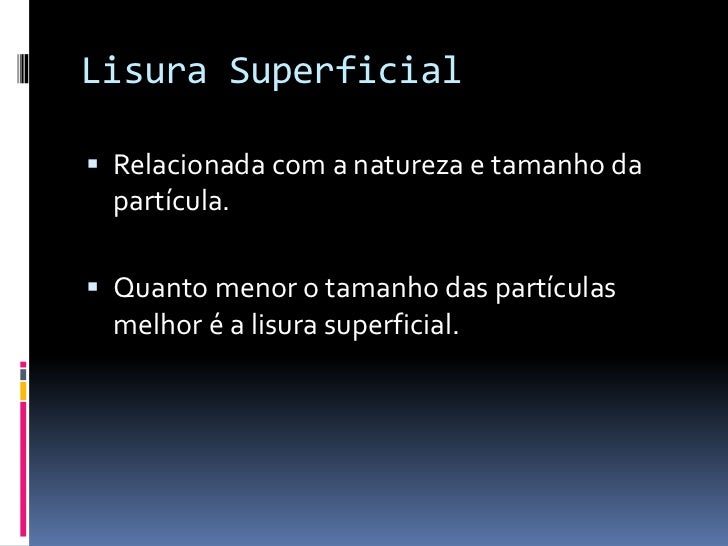

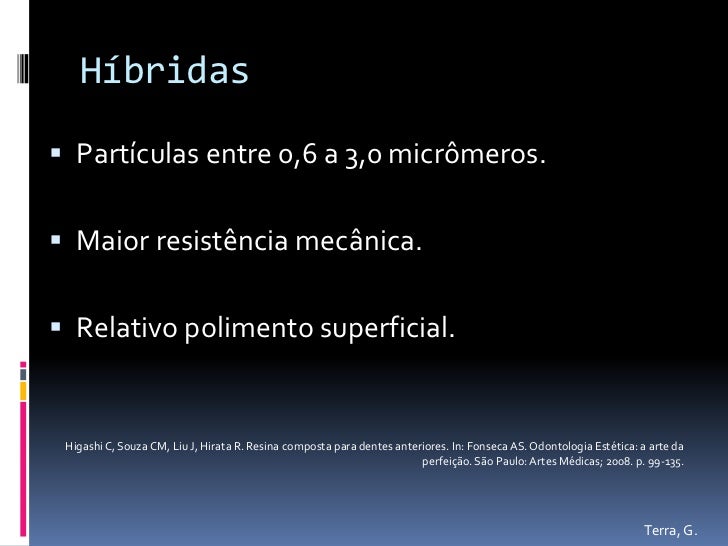

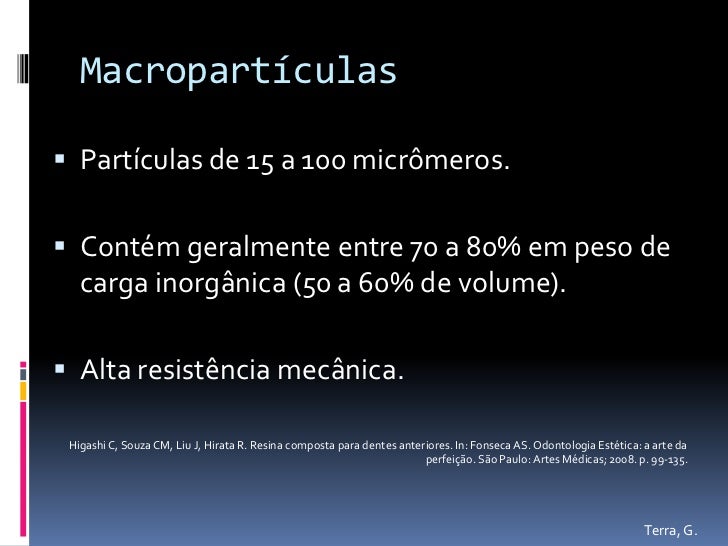

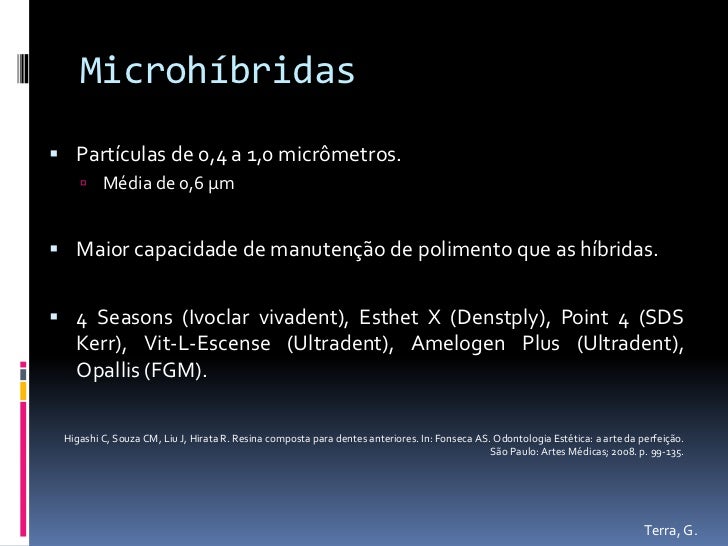

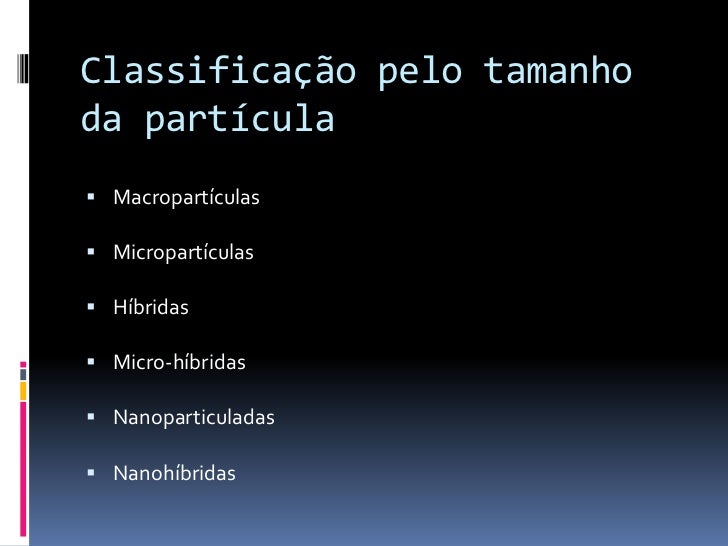

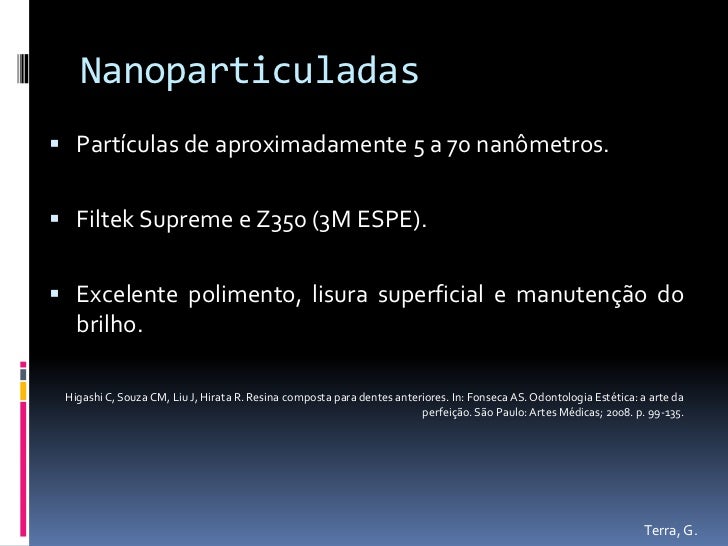

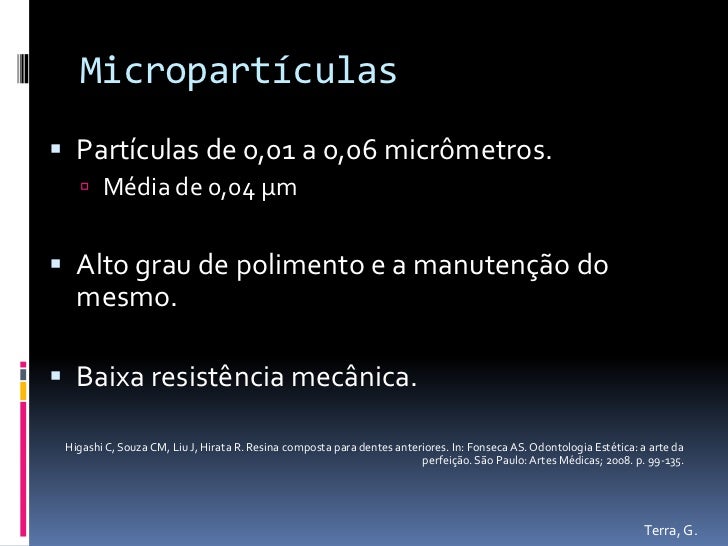

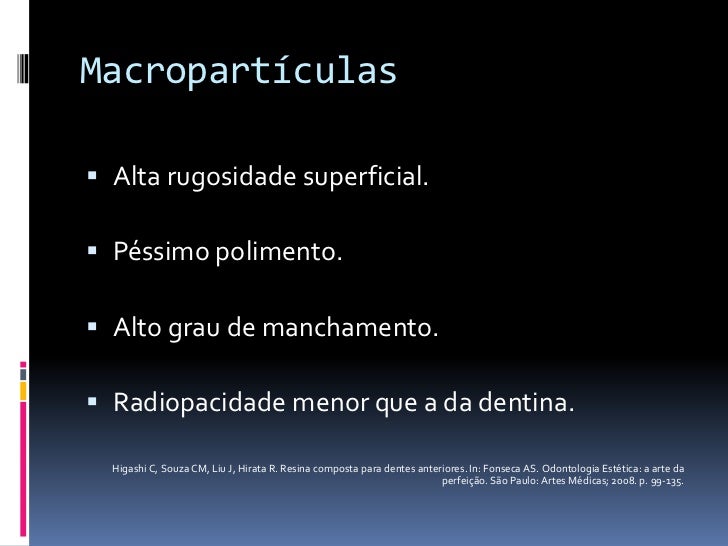

Partículas de carga : As partículas de carga podem ser obtidas por trituração ou moagem do quartzo ou de vidros. Dependendo do tamanho, temos um tipo de partícula.

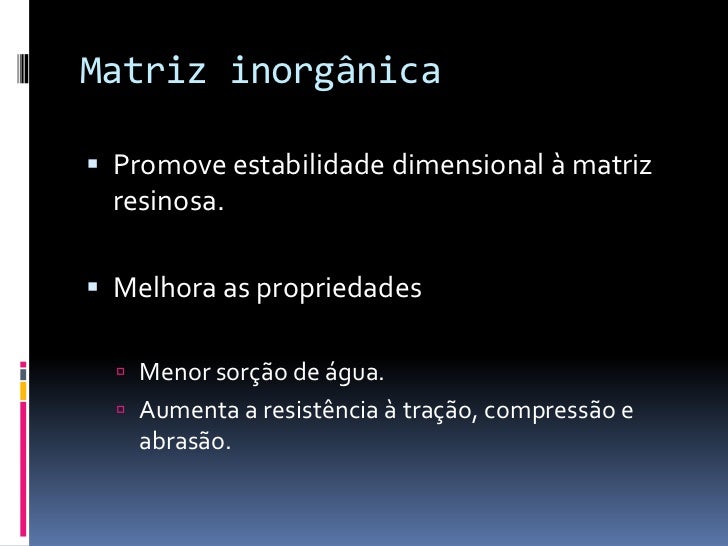

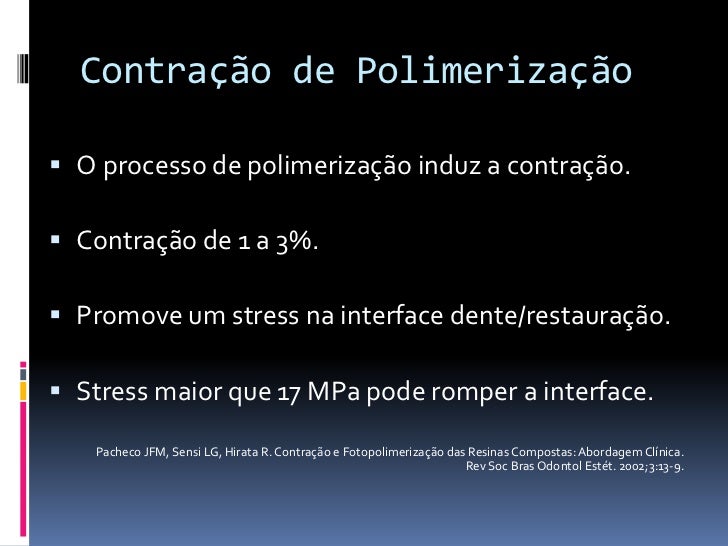

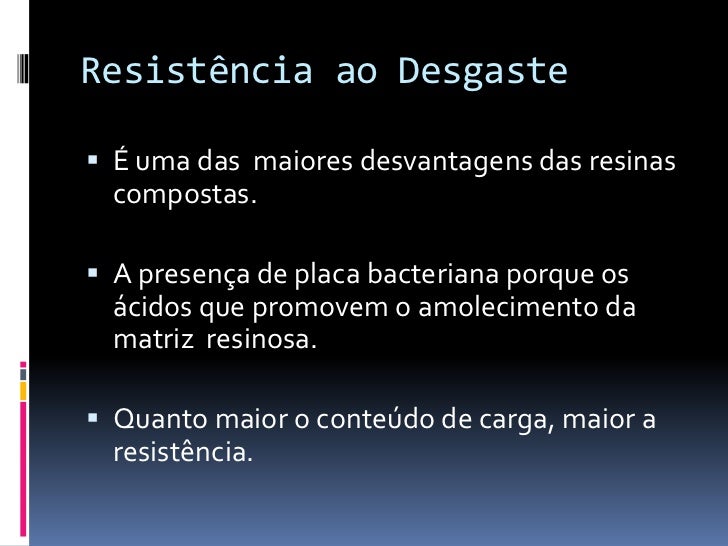

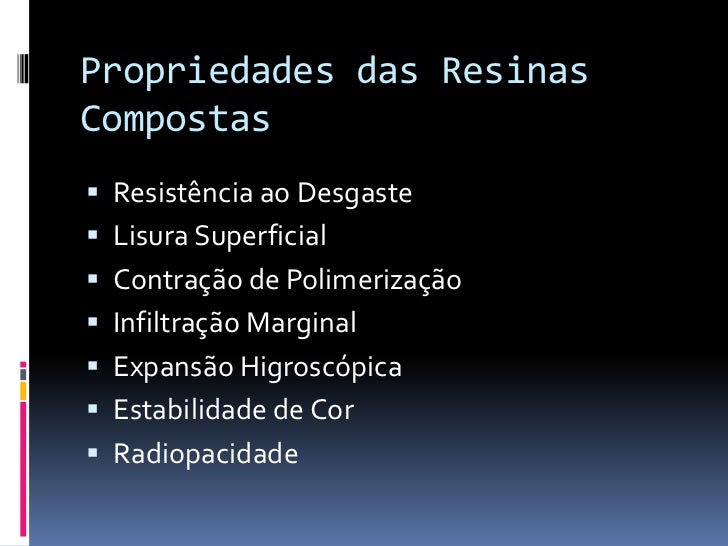

Seria bom que as partículas de cargas estivessem na maior quantidade possível na matriz porque quando acrescentamos partículas inorgânicas, diminuímos a contração de polimerização e o coeficiente de expansão térmica, porque são dimensionalmente estáveis. Além disso, conferem propriedades físicas desejáveis às resinas como rigidez, dureza superficial e maior resistência aos esforços físicos.

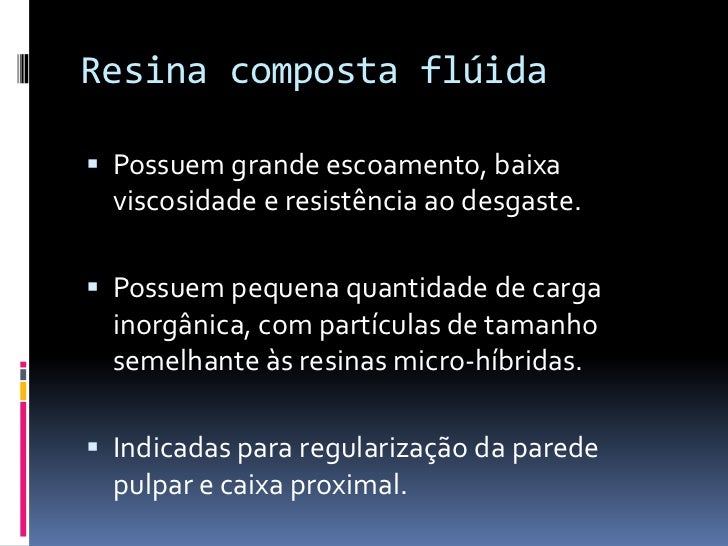

Para se incorporar uma maior quantidade de carga na matriz de resina, é necessário uma distribuição adequada dos vários tamanhos de partículas existentes. Parece claro que se usarmos um único tamanho de partícula, mesmo que elas sejam bem compactadas, um espaço existirá entre estas partículas. Isto pode ser imaginado se preenchermos uma caixa com bolas de um mesmo tamanho. Partículas menores podem preencher esses espaços. Se esse raciocínio for usado, no sentido de que a continuidade do uso de partículas cada vez menores iria servir cada vez mais para preencher espaços vazios, teríamos ao final deste processo de distribuição de partículas a possibilidade de incorporar um máximo de material de carga (bolas de diferentes tamanhos).
